变频器的外围设备及其选择

  变频器的运行离不开某些外围设备。这些外围设备通常都是选购件。选用外围设备常是为了下述目的:
①提高变频器的某种性能;
②变频器和电动机的保护;
③减小变频器对其他设备的影响等;

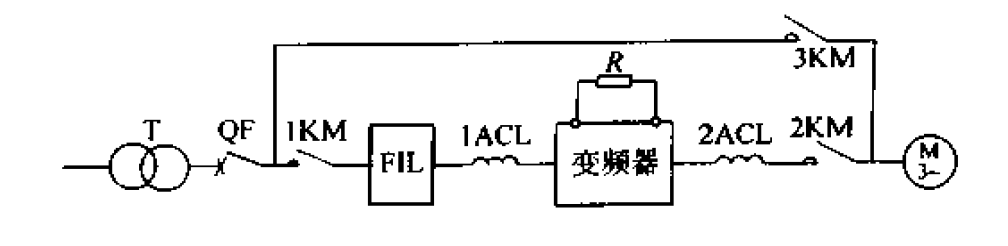

1,变频器外围设备的种类与用途变频器的外围设备如图所示,下面分别说明用途与注意事项等。

(1)电源变压器T:电源变压器用于将高压电源变换到通用变频器所需的电压等级,例如200V量级或400V量级等。变频器的输入电流含有一定量的高次谐波,使电源侧的功率因数降低,若再考虑变频器的运行效率,则变压器的容量常按下式考虑：变压器的容量(kVA)=变频器的输出功率/变频器输入功率因数×变频器效率
其中,变频器功率因数在有输入交流电抗器1ACL时取0.8-0.85,无输入电抗器1ACL时则取0.6-0.8。变频器效率可取0.95,变频器输出功率应为所接电动机的总功率。变频器生产厂家所推荐的变压器容量的参考值,常按经验取变频器容量的130%左右。
(2)电源侧断路器QF:用于电源回路的开闭,并且在出现过流或短路事故时自动切断电源,以防事故扩大。如果需要进行接地保护,也可以采用漏电保护式断路器。使用变频器无例外地都应采用QF。
(3)电磁接触器1KM:用于电源的开闭,在变頻器保护功能起作用时,切断电源。对于电网停电后的复电,可以防止自动再投人以保护设备的安全及人身安全。
(4)无线电噪声滤波器FIL:用于限制变频器因高次谐波对外界的干扰,可酌情选用。
(5)交流电抗器1ACL和2ACL:1ACL用于抑制变频器输入侧的谐波电流,改善功率因数。选用与否视电源变压器与变频器容量的匹配情况及电网电压允许的畸变程度而定。一般情况以采用为好。2ACL用于改善变频器输出电流的波形,减低电动机的噪声。
(6)制动电阻单元R:用于吸收电动机再生制动的再生电能,可以缩短大惯量负载的自由停车时间;还可以在位能负载下放时实现再生运行。
(7)电磁接触器2KM和3KM:用于变频器和工频电网之间的切换运行。在这种方式下2KM是必不可少的,它和3KM之间的联锁可以防止变频器的输出端接到工频电网上。一旦出现变频器输出端误接到工频电网的情况,将损坏变频器。如果不需要变频器一工频电网的切换功能,可以不要2KM。注意,有些机种要求2KM只能在电动机和变频器停机状态下进行通断。
